產品簡介
產品概述

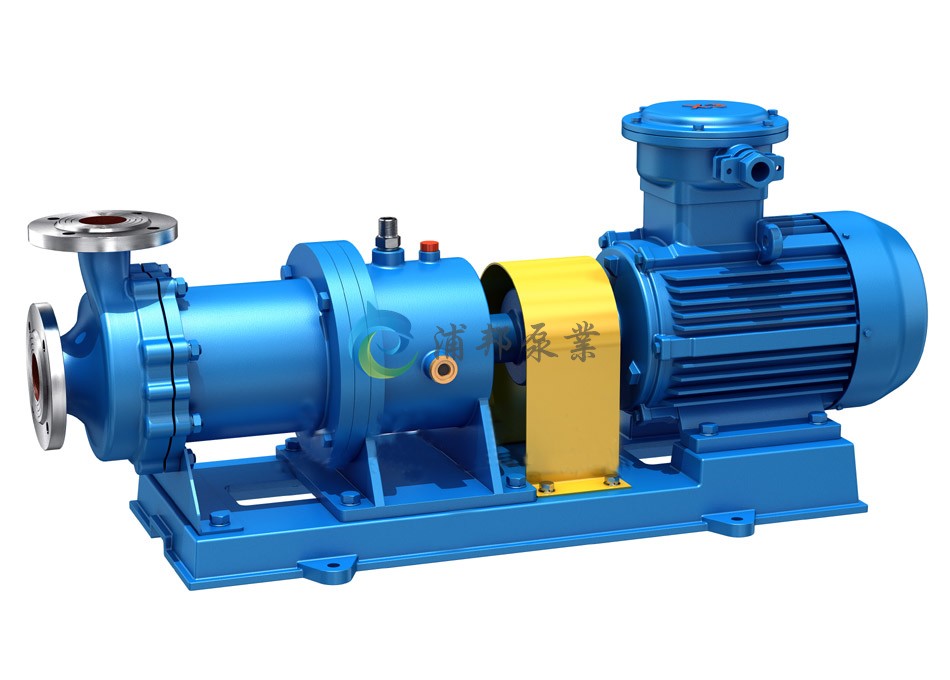

CQB-GB型高溫襯氟磁力泵（簡稱磁力泵），保溫型磁力驅動泵（保溫20℃~150℃）是靠永久磁鋼相互作用傳動，以靜密封代替動密封的一種新型泵種。該泵結構緊湊，外形美觀，體積小，噪聲低，運行可靠，使用維修方便。
產品用途
CQB-GB型不銹鋼保溫磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用縱方便。廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套特別是易漏、易爆、易烯液體的抽送，選用此泵則更為理想。
產品特點
CQB-GB型不銹鋼高溫保溫磁力泵（簡稱磁力泵），保溫型磁力驅動泵（保溫20℃~150℃）是靠永久磁鋼相互作用傳動，以靜密封代替動密封的一種新型泵種。該泵結構緊湊，外形美觀，體積小，噪聲低，運行可靠，使用維修方便。
型號意義
型號意義
例如：CQB65-50-160GB
CQB-磁力驅動泵
GB-高溫保溫型
65-吸入口直徑(mm)
50-排出口直徑(mm)
160-葉輪直徑(mm)
性能參數
| 型 號 | 口徑(mm) | 流量 (m3/h) | 揚程 (m) | 電機功率 (kw) | 電 壓 (v) | 材 質 | |
| 進口 | 出口 | ||||||
| CQB32-20-125GB | 32 | 20 | 3.2 | 20 | 1.1 | 380 |
不 銹 鋼 |
| CQB32-20-160GB | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
| CQB40-25-105GB | 40 | 25 | 6.3 | 12.5 | 1.1 | 380 | |
| CQB40-25-125GB | 40 | 25 | 20 | 2.2 | 380 | ||
| CQB40-25-160G | 40 | 25 | 32 | 3 | 380 | ||
| CQB40-25-200GB | 40 | 25 | 50 | 5.5 | 380 | ||
| CQB50-40-85GB | 50 | 40 | 12.5 | 8 | 1.1 | 380 | |
| CQB50-32-105GB | 50 | 32 | 12.5 | 1.5 | 380 | ||
| CQB50-32-125GB | 50 | 32 | 20 | 3 | 380 | ||
| CQB50-32-160GB | 50 | 32 | 32 | 4 | 380 | ||
| CQB50-32-200GB | 50 | 32 | 50 | 7.5 | 380 | ||
| CQB50-32-250GB | 50 | 32 | 80 | 18.5 | 380 | ||
| CQB65-50-125GB | 65 | 50 | 25 | 20 | 4 | 380 | |
| CQB65-50-160GB | 65 | 50 | 32 | 7.5 | 380 | ||
| CQB65-40-200GB | 65 | 40 | 50 | 15 | 380 | ||
| CQB65-40-250GB | 65 | 40 | 80 | 22 | 380 | ||
| CQB80-65-125GB | 80 | 65 | 50 | 20 | 7.5 | 380 | |
| CQB80-65-160G | 80 | 65 | 32 | 11 | 380 | ||
| CQB80-50-200GB | 80 | 50 | 50 | 22 | 380 | ||
| CQB80-50-250GB | 80 | 50 | 80 | 37 | 380 | ||
| CQB100-80-125GB | 100 | 80 | 100 | 20 | 15 | 380 | |
| CQB100-80-160GB | 100 | 80 | 32 | 22 | 380 | ||
| CQB100-65-200GB | 100 | 65 | 50 | 37 | 380 | ||
| CQB100-65-250GB | 100 | 65 | 80 | 55 | 380 | ||
|
注:每個型號都可配防爆電機
|
|||||||
結構圖紙
安裝尺寸

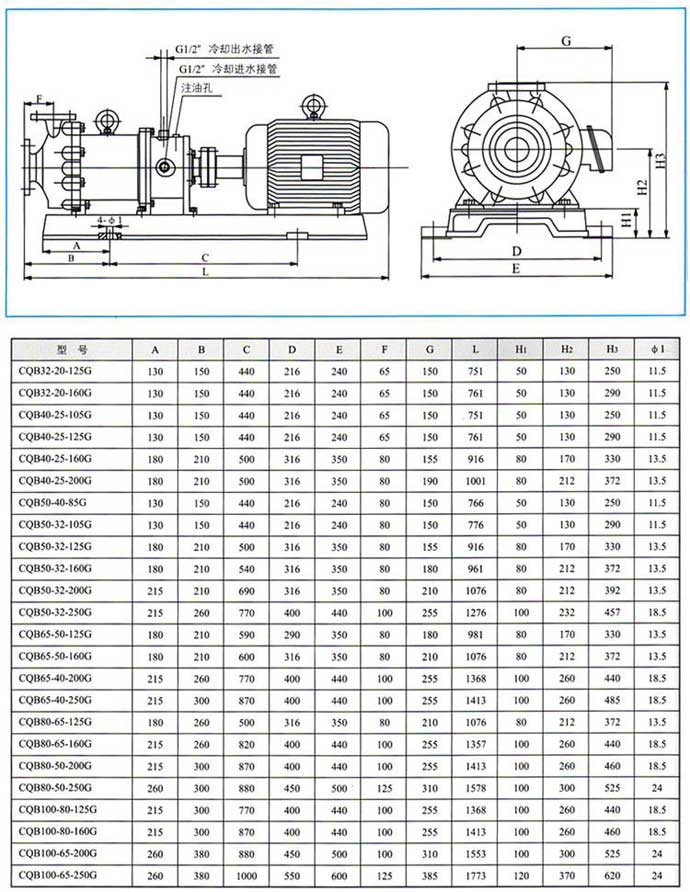

CQB-G型耐高溫磁力驅動泵外形和安裝尺寸：

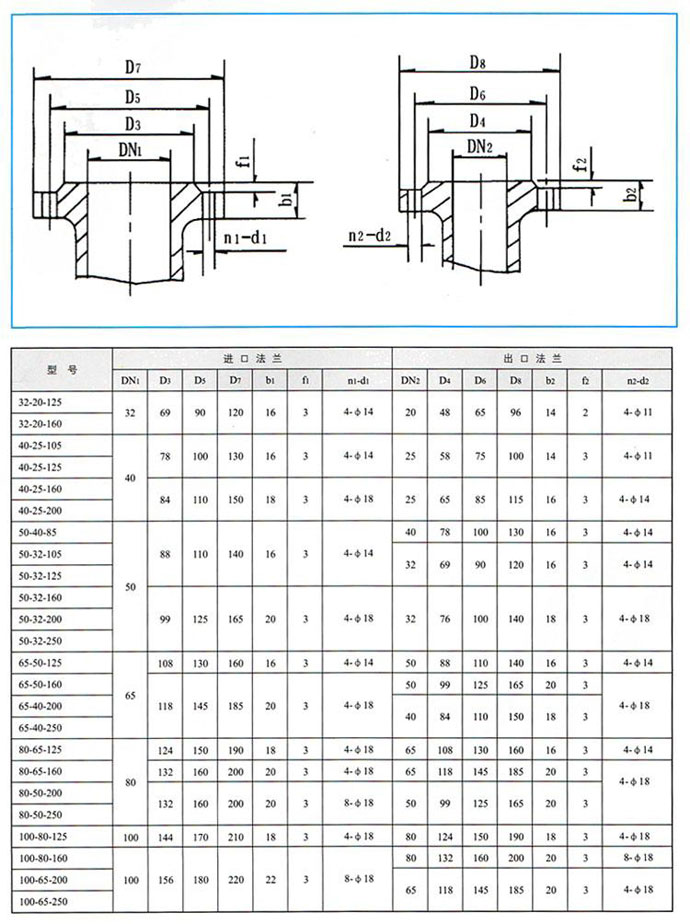

CQB-G型耐高溫磁力驅動泵進出口法蘭尺寸
注意事項
- 因CQB-G型耐高溫磁力驅動泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空栽運轉。
- 被輸送介質中，若含有固體顆粒，循環磁力泵入口要加過濾網：如含有鐵磁質微粒,需加磁性過濾器。
- 被輸送的介質及其溫度應在泵材允件范圍內。泵的使用溫度〈280℃，最大工作壓力1.6MPa, 密度不大于1840kg/m3，粘度不大于30cm2/S的不含硬顆粒和扦維的液體。特殊工況應嚴格按合同協議規定。
- 對于輸送液為易沉淀結品的介質，使用后應及時清洗，排凈泵內枳液。
- CQB-G型磁力保溫泵正常運行1000小時后.應拆檢軸承和端面動環的麿損情況，并更換不宜再用的易損件。
- 本系列CQB-G型磁力驅動保溫泵內外磁性聯軸器采用高性能永磁材料，可能對下列器件產生潛在危害，請將下列器件與本系列泵保持距離。如：心臟起博器、信用卡及其它磁卡、計算器，計算機磁盤、手表等。
