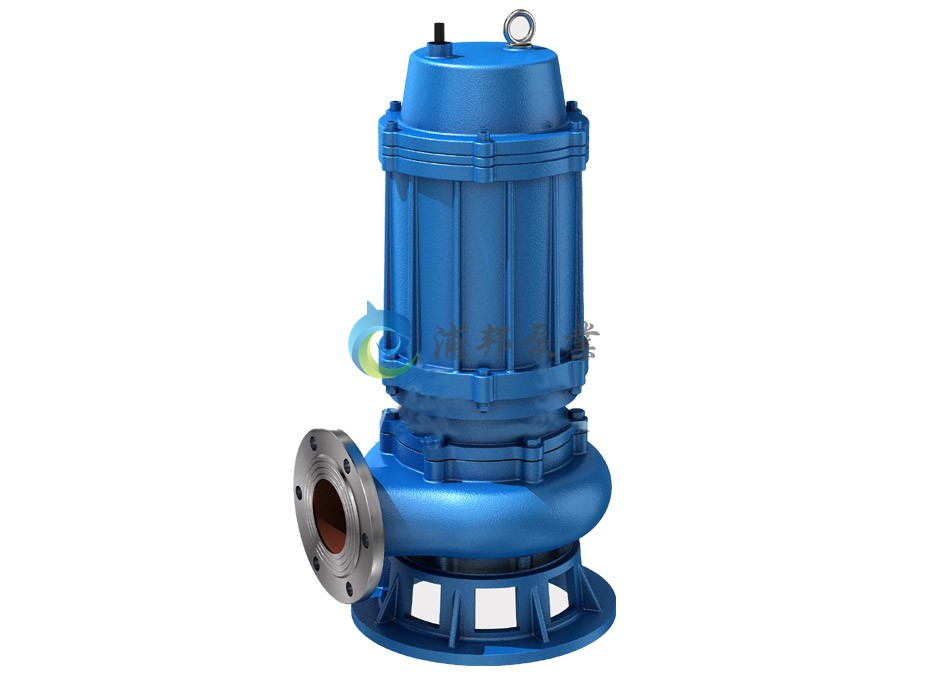

QW潛水式排污泵

QW潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，

質量穩定
價格合理
交貨快捷

提供全套工程水泵解決方案
總機：021-6607 9650
手機：180 1631 9660
廠址：上海市金山工業園區

產品簡介
型號意義
產品優勢
性能參數
結構圖紙
安裝尺寸
注意事項

產品簡介

產品概述
QW潛水式排污泵，QW潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。

可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。在使用揚程范圍內保證電機運行不過載。根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。結構說明 QW型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。

配備多種保護裝置，使得泵運行可靠，其主部件作用如下：信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。泵體15：與葉輪配用，使得泵具有高的效率。密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。

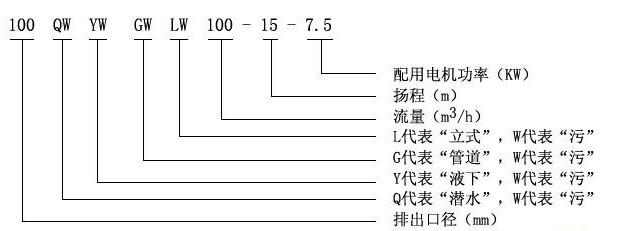

型號意義

產品優勢

潛水排污泵產品特點
1、采用獨特的單片或雙片輪結構，大大提高了污物通過能力，能有效的通過泵口徑的倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2、機械密封采用新型硬質耐腐的鈦化兒鎢材料，可使泵安全連續運行8000小時以上。
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入中即可工作，大大減少工程造價。
4、密封油室內設置有高精度搞干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性懷可靠性。
6、浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7、WQ系列潛水排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8、能夠在全揚程內使用，而保證電機不會過載。
9、潛水排污泵有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

潛水排污泵主要用途
潛水排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業、以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，潛水排污泵也可用于抽送清水及帶腐蝕性介質。

潛水排污泵安裝方式
室內污水池(集水坑)排污泵采用移動式安裝(軟管)(單泵)、固定式安裝(硬管)(單泵、雙泵)和帶自動耦合裝置固定式安裝(單泵、雙泵)3種形式。其中軟管連接移動式安裝僅限于電機功率N≤7.5 kW的潛水排污泵及排出管DN≤100 mm的場合。室外污水池僅采用帶自動耦合裝置固定式安裝(雙泵)一種形式。用于消防電梯排水坑的排污泵安裝方式，應采用2臺硬管連接固定式或2臺固定自耦式，且集水井有效容積不小于2.0 m3，排污泵額定流量不小于36 m3/h。

潛水排污泵使用條件
1、介質溫度不超過60℃，介質重度為11.3×103kg/m3，PH值在59范圍內。
2、無內自流循環冷卻系統的泵，電機部分露出液面不得超過1/2。
3、本泵主要零件材料為鑄鐵，所以不能應用于抽送高度腐蝕液體。

性能參數

	型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	轉速 (r/min)	功率 (KW)
1	25 - 8 - 12 - 0.75	25	8	12	2900	0.75
2	25 - 8 - 22 - 1.1	25	8	22	2900	1.1
3	25 - 8 - 25 - 1.5	25	8	25	2900	1.5
4	32 - 12 - 15 - 1.1	32	12	15	2900	1.1
5	40 - 15 - 15 - 1.5	40	15	15	2900	1.5
6	40 - 15 - 30 - 2.2	40	15	30	2840	2.2
7	50 - 20 - 7 - 0.75	50	20	7	1390	0.75
8	50 - 10 - 10 - 0.75	50	10	10	1390	0.75
9	50 - 20 - 15 - 1.5	50	20	15	2840	1.5
10	50 - 15 - 25 - 2.2	50	15	25	2840	2.2
11	50 - 18 - 30 - 3	50	18	30	2880	3
12	50 - 25 - 32 - 5.5	50	25	32	2900	5.5
13	50 - 20 - 40 - 7.5	50	20	40	2900	7.5
14	65 - 25 - 15 - 2.2	65	25	15	2840	2.2
15	65 - 37 - 13 - 3	65	37	13	2880	3
16	65 - 25 - 30 - 4	65	25	30	2890	4
17	60 - 30 - 40 - 7.5	65	30	40	2900	7.5
18	65 - 35 - 50 - 11	65	35	50	2930	11
19	65 - 35 - 60 - 15	65	35	60	2930	15
20	80 - 40 - 7 - 2.2	80	40	7	1420	2.2
21	80 - 43 - 13 - 3	80	43	13	2880	3
22	80 - 40 - 15 - 4	80	40	15	2890	4
23	80 - 65 - 25 - 7.5	80	65	25	2900	7.5
24	100 - 80 - 10 - 4	100	80	10	1440	4
25	100 - 110 - 10 - 5.5	100	110	10	1440	5.5
26	100 - 100 - 15 - 7.5	100	100	15	1440	7.5
27	100 - 85 - 20 - 7.5	100	85	20	1440	7.5
28	100 - 100 - 25 - 11	100	100	25	1460	11
29	100 - 100 - 30 - 15	100	100	30	1460	15
30	100 - 100 - 35 - 18.5	100	100	35	1470	18.5
31	125 - 130 - 15 - 11	125	130	15	1450	11
32	125 - 130 - 20 - 15	125	130	20	1450	15
33	150 - 145 - 9 - 7.5	150	145	9	1450	7.5
34	150 - 180 - 15 - 15	150	180	15	1450	15
35	150 - 180 - 20 - 18.5	150	180	20	1450	18.5
36	150 - 180 - 25 - 22	150	180	25	1450	22
37	150 - 130 - 30 - 22	150	130	30	1450	22
38	150 - 180 - 30 - 30	150	180	30	1450	30
39	150 - 200 - 30 - 37	150	200	30	1450	37
40	200 - 300 - 7 - 11	200	300	7	980	11
41	200 - 250 - 11 - 15	200	250	11	980	15
42	200 - 250 - 15 - 18.5	200	250	15	1450	18.5
43	200 - 400 - 10 - 22	200	400	10	1450	22
44	200 - 400 - 13 - 30	200	400	13	1450	30
45	200 - 300 - 15 - 22	200	300	15	1450	22
46	200 - 250 - 22 - 30	200	250	22	1450	30
47	200 - 350 - 25 - 37	200	350	25	1450	37
48	200 - 400 - 30 - 45	200	400	30	1450	45
49	250 - 600 - 9 - 30	250	600	9	980	30
50	250 - 600 - 12 - 37	250	600	12	1450	37
51	250 - 600 - 15 - 45	250	600	15	1450	45
52	250 - 600 - 20 - 55	250	600	20	1450	55
53	250 - 600 - 25 - 75	250	600	25	1450	75
54	250 - 800 - 12 - 45	250	800	12	980	45
55	300 - 500 - 15 - 45	300	500	15	980	45
56	300 - 800 - 15 - 55	300	800	15	980	55
57	300 - 600 - 20 - 55	300	600	20	980	55
58	300 - 800 - 20 - 75	300	800	20	980	75
59	300 - 950 - 20 - 90	300	950	20	980	90
60	300 - 1000 - 25 - 110	300	1000	25	980	110
61	300 - 1000 - 35 - 132	300	1000	35	980	132
62	300 - 1100 - 10 - 55	300	1100	10	980	55
63	350 - 1200 - 6 - 30	350	1200	6	980	30
64	350 - 1100 - 10 - 45	350	1100	10	980	45
65	350 - 1100 - 12 - 55	350	1100	12	980	55
66	350 - 1500 - 15 - 90	350	1500	15	980	90
67	350 - 1200 - 18 - 90	350	1200	18	980	90
68	350 -1800 - 40 - 280	350	1800	40	980	280
69	350 - 1800 -43 - 315	350	1800	43	980	315
70	400 - 1500 - 5 - 30	400	1500	5	980	30
71	400 - 2000 - 6 - 55	400	2000	6	740	55
72	400 - 2600 - 6 - 75	400	2600	6	740	75
73	400 - 1500 - 12 - 75	400	1500	12	740	75
74	400 - 2000 -10 - 90	400	2000	10	740	90
75	500 - 2000 - 7 - 55	500	2000	7	740	55
76	500 - 2200 - 8 - 75	500	2200	8	740	75
77	500 - 2200 - 10 - 90	500	2200	10	740	90
78	500 - 2600 - 15 - 160	500	2600	15	740	160
79	600 - 3000 - 16 - 220	600	3000	16	740	220
80	600 - 5500 - 10 -250	600	5500	10	740	250
81	600 - 3750 - 17 - 250	600	3750	17	740	250
82	600 - 6000 - 10 - 280	600	6000	10	740	280

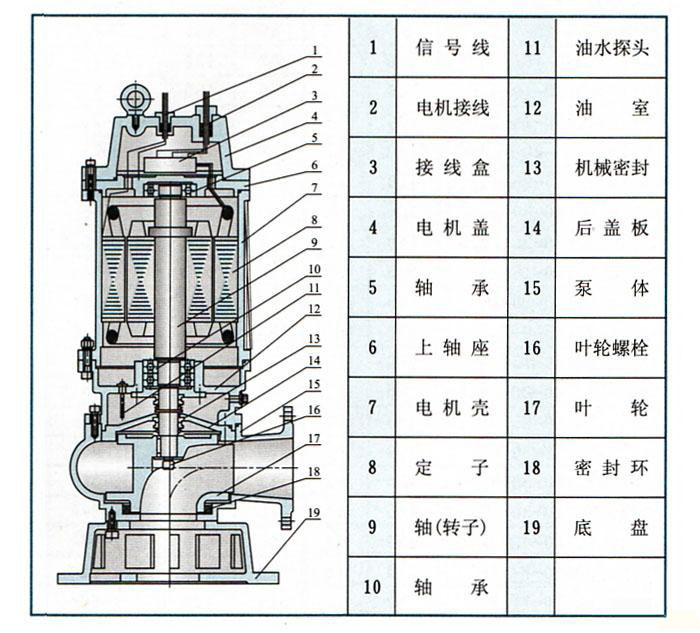

結構圖紙

WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：

信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵以最佳效率運行。

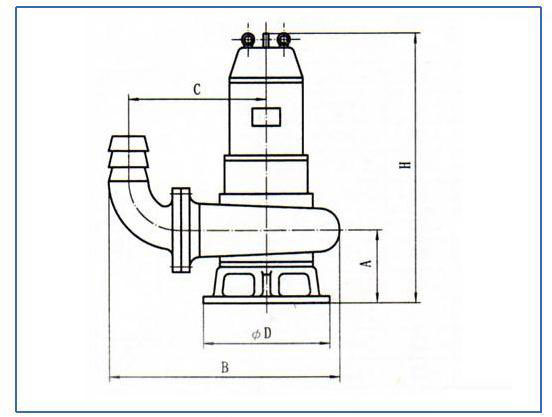

安裝尺寸

型號	A	B	C	D	H
25QW8-22-1.1	110	305	195	190	410
32QW12-15-1.1	110	305	195	190	410
40QW15-15-1.5	120	340	215	240	600
40QW15-30-2.2	120	340	215	240	600
50QW20-7-0.75	125	370	225	240	550
50QW10-10-0.75	125	370	225	240	550
50QW20-15-1.5	120	345	215	240	600
50QW15-25-2.2	120	345	215	240	600
50QW18-30-3.0	125	370	225	240	630
50QW25-32-5.5	155	410	255	310	730
50QW20-40-7.5	155	410	255	240	730
65QW25-15-2.2	125	410	260	240	610
65QW37-13-3.0	125	410	260	240	630
65QW25-30-4.0	125	420	270	240	680
65QW30-40-7.5	155	450	290	310	730
65QW35-50-11	165	460	290	350	920
65QW35-60-15	165	460	290	350	920
80QW40-7-2.2	165	490	325	310	700
80QW43-13-3.0	165	445	295	310	740
80QW40-15-4.0	165	445	295	310	800
80QW65-25-7.5	165	490	325	310	770
100QW80-10-4.0	175	620	420	350	800
100QW110-10-5.5	185	650	420	350	800
100QW100-15-7.5	185	650	420	350	800
100QW85-20-7.5	185	650	420	350	800
100QW100-25-11	210	710	450	420	960
100QW100-30-15	225	740	485	420	950
100QW100-35-18.5	225	740	485	470	1000
125QW130-15-11	225	740	470	420	960
125QW130-20-15	225	740	470	420	960
150QW145-9-7.5	225	770	480	420	850
150QW180-15-15	225	780	480	470	960
150QW180-20-18.5	225	780	480	470	1020
150QW180-25-22	225	780	480	470	1020
150QW130-30-22	250	860	520	470	1180
150QW180-30-30	250	860	520	540	1230
150QW200-30-37	250	860	520	540	1300
200QW300-7-11	275	900	560	540	1130
200QW250-11-15	275	900	560	540	1130
200QW400-10-22	275	900	560	540	1200
200QW400-13-30	275	900	560	540	1250
200QW250-15-18.5	275	900	560	540	1200
200QW300-15-22	275	900	560	540	1200
200QW250-22-30	275	900	560	540	1250
200QW350-25-37	275	900	560	540	1350
200QW400-30-55	290	920	580	540	1400
250QW600-9-30	320	1100	650	540	1650
250QW600-12-37	320	1100	650	540	1650
250QW600-15-45	320	1080	650	540	1650
250QW600-20-55	320	1080	650	540	1650
250QW600-25-75	320	1100	650	540	1650
250QW800-12-45	320	1080	650	540	1650
300QW500-15-45	400	1200	800	600	2040
300QW800-15-55	400	1200	800	600	2040
300QW600-20-55	400	1200	800	600	2050
300QW800-20-75	400	1200	800	600	2100
300QW950-20-90	400	1200	800	600	2200
300QW1000-25-110	400	1200	800	600	2200
350QW1100-10-55	450	1350	950	600	1950
350QW1500-15-90	450	1350	950	600	2160
350QW1200-18-90	450	1350	950	600	2160
350QW1100-28-132	450	1350	950	600	2500
350QW1000-36-160	450	1350	950	600	2600
400QW1500-10-75	510	1480	1100	700	2100
400QW2000-15-132	510	1480	1100	700	2500
400QW1700-22-160	510	1480	1100	700	2600
400QW1500-26-160	510	1480	1100	700	2620
400QW1700-30-200	510	1480	1100	700	2550
400QW1800-32-250	510	1480	1100	700	2860

注意事項

潛水排污泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。
該系列潛水污水泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。
電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。
無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。
